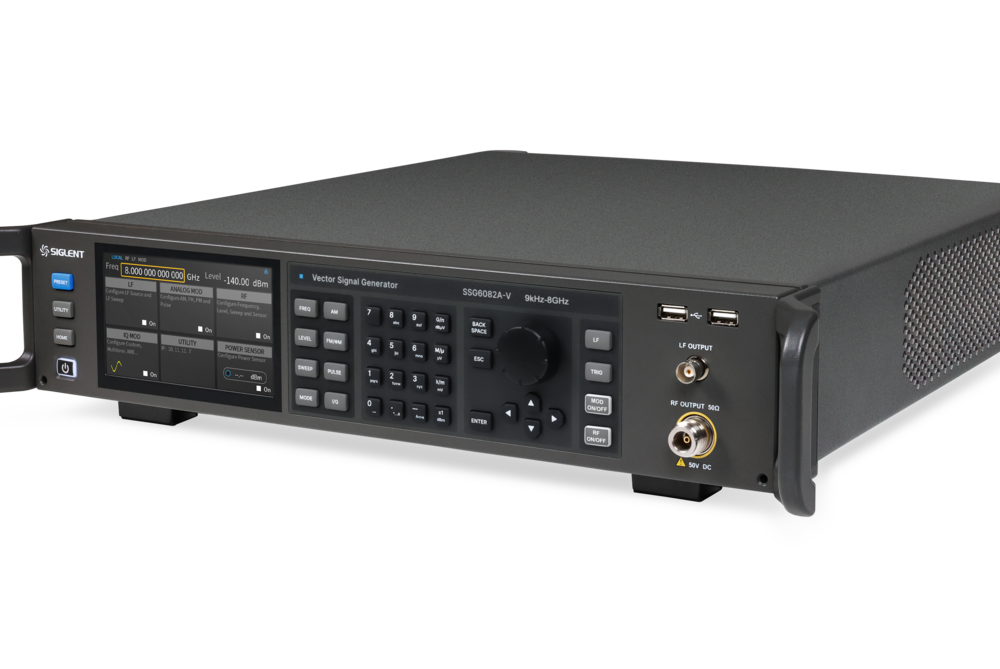

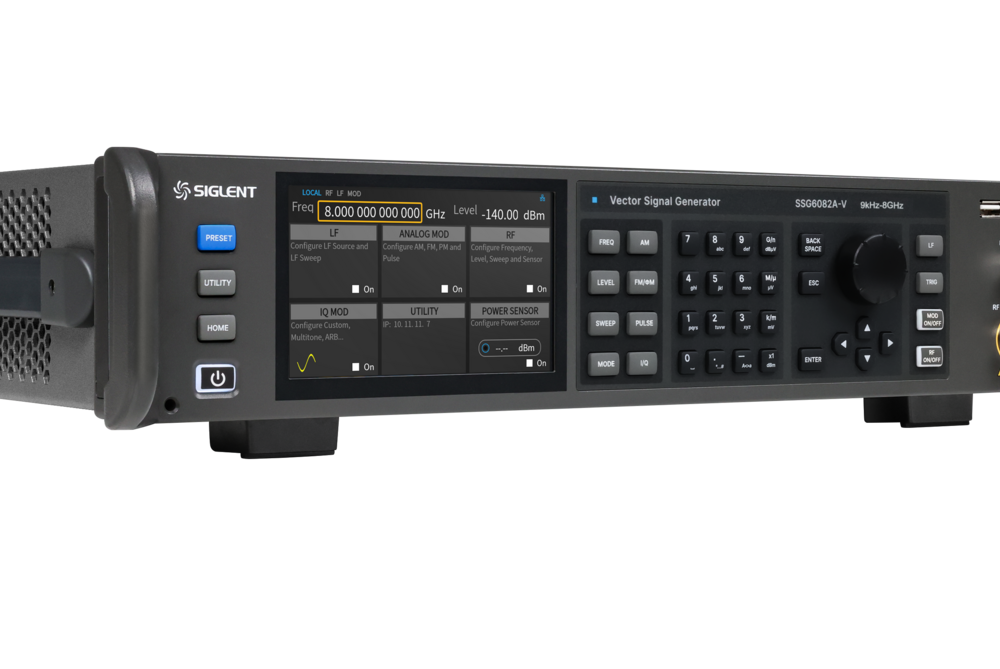

Siglent SSG6082A-V

Vektorsignal- Generator

Produktübersicht

Der SSG6082A-V Vektorsignalgenerator bietet einen Ausgangsfrequenzbereich von 9 kHz bis 8 GHz und unterstützt analoge AM-, FM- und PM-Modulationen sowie die Erzeugung von Pulsmodulationen und Pulsfolgen. Er ist mit einer internen IQ-Basisbandquelle mit 500 MHz Bandbreite ausgestattet und kann in Kombination mit der PC-Software SigIQPro gängige digital modulierte Signale und Kommunikationsprotokollsignale wie 5G NR, WLAN, LTE, BLUETOOTH und IoT-Protokolle erzeugen. Mit werkseitiger Kalibrierung weist der HF-Ausgang hervorragende 1-GHz-Breitbandeigenschaften und eine gute ACPR-Leistung auf, wodurch er sich für verschiedene Anwendungen in F&E, Produktion und anderen Szenarien eignet.

Key Features

Highest Frequency：8 GHz
Output Frequency Resolution：Up to 0.001 Hz
Level Setting Range：-140 dBm to 30 dBm
Phase Noise：< -132 dBc/Hz @ 1 GHz, offset 10 kHz (typical value)
Amplitude Accuracy：≤ 0.7 dB (typical value)
Modulation Support：Supports AM/FM/PM analog modulation, internal and external modulation options.
Pulse Modulation：Supports pulse modulation function, pulse train generator, and user-defined pulse sequences (optional).
General Modulation：Capable of real-time output of QAM, FSK, ASK, PSK, multi-tone, and various other modulated signals.
Supports playback of waveform files and sequences.
Support waveform file playback：waveform sequence generation and playback.
Communication Protocol Signals：Supports generation of common communication protocol signals such as 5G NR, WLAN,LTE, BLUETOOTH, IOT, etc., when used with SigIQPro software.
MIMO and Other Applications：Supports MIMO and various other application scenarios.
Real-time IQ Baseband AWGN：Supports real-time IQ baseband AWGN, allowing accurate control of signal and noise power,simplifying additional measurements and calculations required for receiver measurements.
Power Meter Control Kit：Facilitates power measurement, control of power output, and line loss correction using a power meter.
Vector Mode S-Parameter Compensation：Supports S-parameter compensation in vector mode to optimize the broadband characteristics of the test system.
Web Remote Control：Supports web remote control for convenient remote operation by users.
