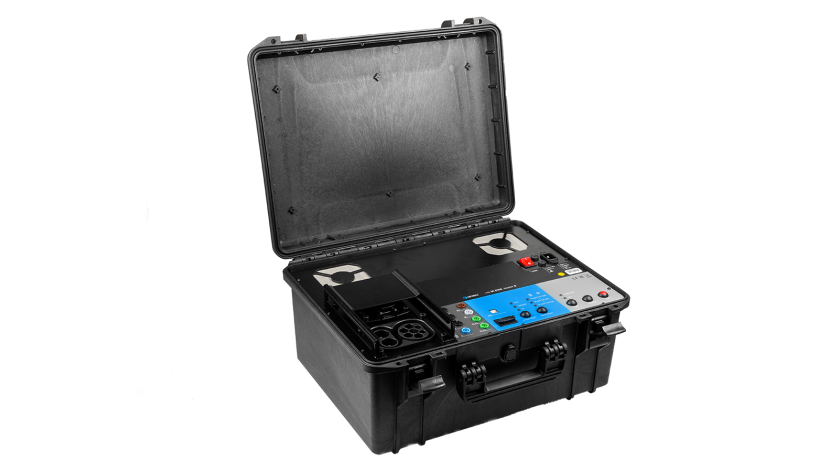

Metrel A 1732 DC EVSE Adapter

Artikel-Nummer: MET-A 1732

Adapter zur Prüfung der elektrischen Sicherheit und Funktion von DC Ladestationen

Der A 1732 DC EVSE Adapter ist ein spezielles Werkzeug für die elektrische Sicherheit und die Funktionsprüfung der Versorgungseinrichtung des Elektrofahrzeugs in den Konfigurationen Mode 4 (DC EVSE) und Mode 3 (AC EVSE). Dieser unterstützt eine Reihe von Steckertypen, darunter CCS2-, CHAdeMO- und Typ-2-Fahrzeugsteckvorrichtung, was ihn sehr vielseitig macht. Der A 1732 Adapter ermöglicht die Initiierung in Verbindung mit dem MI 3155 von Kommunikationsprotokollen, wie ISO 15118, DIN SPEC 70121, CHAdeMO und Low-Level-PWM. Zudem kann er auch den Fehler am Control Pilot (CP)-Signal und an den Protective Earth (PE)-Verbindungen simulieren, um die EVSE-Antwort zu bewerten. In Verbindung mit dem MI 3155 Eurotest XD-Installationstester kann der A 1732 DC EVSE Adapter verwendet werden, um das Ladeprotokoll zu erstellen, Messungen und Prüfungen durchzuführen, die für die Inbetriebnahme des EVSE und für wiederkehrende Sicherheitsprüfungen erforderlich sind.

Funktionen:

Unterstützung für CCS2, CHAdeMO und AC EVSE;
Funktionsprüfprotokoll zur Messung von Spannungen und Strömen an den 4 mm Buchsen;
Fehlersimulation auf CCS2 und Typ 2 für CP offen, PE offen und CP kurz;
Fehlersimulation auf CHAdeMO für CP3 offen, PE offen und CAN-Stopp;
Prüfmöglichkeit für DC-, AC- und 4mm PE-Buchsen;
Doppelte 4 mm PE-Prüfbuchsen (PE(C) und PE(P)) für eine echte 4-Leiter-Rlow-Messung;
Bluetooth-Kommunikation mit dem MI 3155 EurotestXD;
Überspannungskategorie CAT III / 300V;Kommunikationsunterstützung für CCS ISO 15118-1 oder DIN 70121;
Kommunikationsunterstützung für CHAdeMO Versionen 0.9.1 und höher;
Kommunikationsunterstützung für AC EN 61851-1;
Simulierte EV-Batterie von 300 V und 5 A.

Merkmale:

Kommunikation mit einem A 1732 DC EVSE Adapter über Bluetooth;
Vordefiniertes Prüfprotokoll für DC EVSE in der Speicherstruktur;
Alle Messungen können am MI 3155 EurotestXD gestartet und angezeigt werden;
Durchführen präziser 4-Draht-Messungen mit 200 mA Messstrom;
Isolationswiderstand mit DC-Spannung bis zu 2500 V;
Funktionsprüfung mit Live-Ansicht des Ladeprotokolls und der Spannungen und Ströme an den Prüfklemmen;
Fehlerauslösung und Reaktionszeitmessung;
DC-Impedanzmessung;
Messung der Entladezeit;
Asymmetrische IMD-Prüfung mit einem einstellbaren Fehlerwiderstand zwischen 20 kΩ und 640 kΩ in Stufen von 5 kΩ;
Programmierbare AUTO SEQUENCEn* zur Anpassung des Prüfprotokolls;
PC-SW Metrel ES Manager für die Vor- und Nachbearbeitung von Messungen: Vorbereitung der Teststruktur, Ergebnis-Download, Baum-Ansicht, Tabellenansicht und grafische Ansicht, Speichern und Drucken der Prüfberichte.
